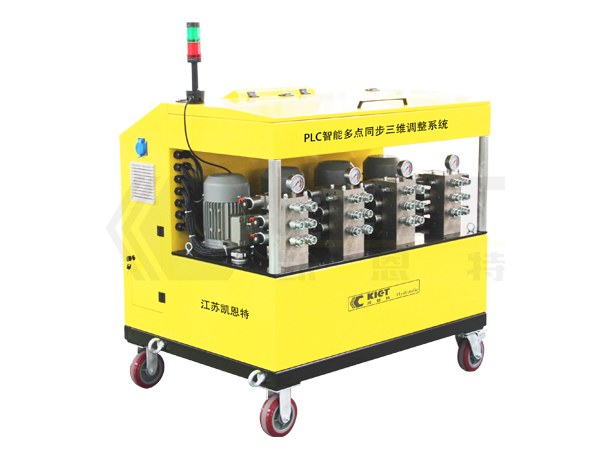

電氣控制系統主要是由西門子PLC可編程控制器組成，各缸的壓力傳感器和位移傳感器將負荷和位移信號送至可編程控制器。根據操縱臺發來的操作指令，驅動變頻機組，輸出壓力油使相應油缸運動。可編程控制器根椐檢測到的壓力和位移信號，不斷修正運動誤差，保持各缸負載同步均衡。

成套電氣控制系統（具備后期設備的擴容）

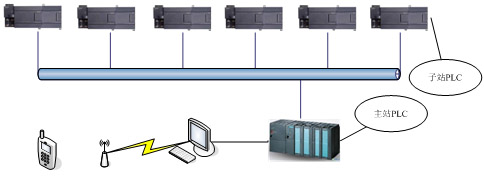

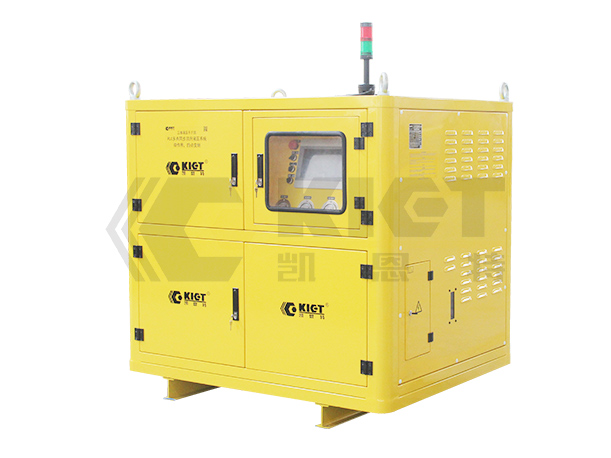

控制系統主要由總控臺，分控箱、通訊網絡、和傳感系統組成。其功能分別如下：

①主控制系統職能

● 讀取各子站的所有壓力值、位移值等狀態值，并通過數據線連接顯示器，實時顯示每個點的工作狀態；

● 發送總控制指令至各個子站，實現對系統的整體控制；

● 對數據進行運算，保證系統每個控制點的同步性；

②分控制系統功能

● 讀取該子站的所有壓力值、位移值并通過總線傳送至總控制臺；

● 讀取總控發過來的控制指令，并將命令下達至執行單元；

③Profibus通訊技術

● PROFIBUS 是目前國際上通用的現場總線標準之一，以其獨特的技術特點、嚴格的認證規范、開放的標準、眾多廠商的支持和不斷發展的應用行規，已成為重要的現場總線標準。

④傳感系統-位移傳感器

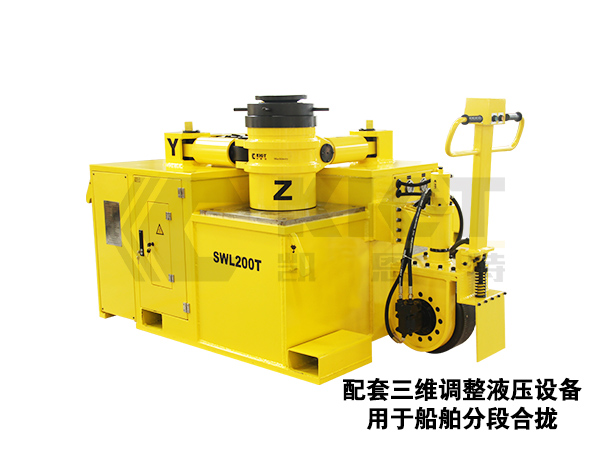

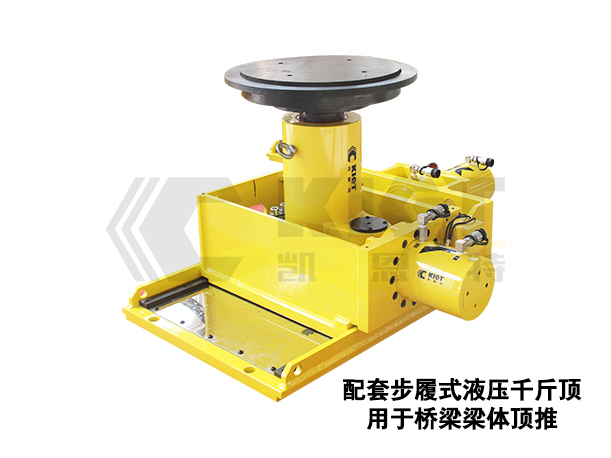

● 系統傳感器包括頂升方向位移傳感器，頂升方向壓力傳感器，頂推方向位移傳感器，頂推方向壓力傳感器組成。 ? ?本控制系統在每個被頂升物體下設有一個分控制器，通過網絡總線與主控制器連接，主控制器實現對整個系統的集中控制，包括：頂升、頂推裝置的控制，壓力數據、位移數據的采集以及各種故障的報警。

● 連續的流量調節控制，使得重載在頂升和降落過程中平穩；

● 進油調速和重載先降液壓回路，不單是頂升時達到高精度同步，在負載下降時可保證高精度同步；

● 平載閥的過程保護功能，避免了多缸頂升時常見的脹缸事故；

● 可在兩點同步頂升基礎上擴展至32點或32點以上的多點同步，最多可至99點。在多點同步工作狀態下，除保持多點位置的同步外，并可按用戶的要求調節各支點的載荷分布；

● 精準頂升：與千斤頂完全獨立的測力計單元與高精度位移傳感器；

● 同步頂升：力同步和位移同步雙控，在不同的階段自動調用；

● 安全性：多重液壓閥和智能程序確保頂升和數據的安全；

● 數據真實：多重?cái)?shù)據權限管理與：“傻瓜式”操作，確保數據真實性；

● 可控真實：頂升數據可一次性導入設備數據庫，調用數據頂升；

● 可追溯性：頂升結果自動記錄在數據庫內，可查閱打印和下載。
